Masa palety jest parametrem, który system magazynowy może zmierzyć, a nie tylko zapisać. Waga zintegrowana z WMS przekazuje wynik do dokumentu przyjęcia bez udziału operatora i porównuje go z deklaracją dostawcy. Strona opisuje parametry wag oraz progi tolerancji odchyłek. Osobny wątek dotyczy klas palet EUR.
Spis treści
- Parametry wagi paletowej
- Typy wag i miejsce montażu
- Integracja wagi z terminalem i bazą
- Odchyłki masy i tolerancja
- Nośność regałów i miejsce odłożenia
- Palety EUR i norma UIC-435-4
- Wydanie palet i saldo z kontrahentem
- Ważenie a koszty magazynowania
- Pytania i odpowiedzi o ważenie palet w systemie WMS
- Glosariusz pojęć związanych z ważeniem i ewidencją palet
Parametry wagi paletowej
Waga paletowa ma platformę dopasowaną do nośnika i zakres pomiarowy dobrany do najcięższej palety w obiekcie. Pomiar masy robi się przy rampie przyjęcia i wydania, zanim towar zostanie zaewidencjonowany. Poniższe wartości są typowe, a konkretny model dobiera się do operacji.
| Parametr | Typowa wartość | Co z niej wynika |
|---|---|---|
| Zakres ważenia | 500 kg do 3000 kg | zakres musi przewyższać masę najcięższej palety |
| Platforma | 1200 × 800 mm dla EUR, 1200 × 1000 mm dla palet przemysłowych | paleta mieści się całą powierzchnią na wadze |
| Klasa dokładności | III lub wyższa przy wagach handlowych | wynik może być podstawą rozliczeń |
| Interfejs | RS-232, USB, Ethernet lub Wi-Fi | musi być zgodny z terminalem i oprogramowaniem |
| Stopień ochrony | IP dobrany do hali | odporność na wodę i zapylenie |
Wagi platformowe i paletowe OHAUS stosuje się w przemyśle i logistyce. Mają konstrukcję odporną na uszkodzenia mechaniczne, a część modeli obudowę ze stali nierdzewnej. Jeśli masa jest podstawą rozliczeń z klientem, waga musi mieć odpowiednie dopuszczenie metrologiczne, a jego zakres zależy od modelu.
Typy wag i miejsce montażu
| Typ wagi | Gdzie pracuje | Zaleta | Ograniczenie |
|---|---|---|---|
| Platformowa w posadzce | bramki przy rampie | paleta przejeżdża z wózkiem | stałe miejsce pomiaru |
| Przenośna na widłach | dowolne miejsce magazynu | ważenie w dowolnym miejscu bez transportu do stałego punktu | wynik zależy od ustawienia wideł |
| Hakowa na suwnicy | ładunki niestandardowe | obsługuje nietypowe gabaryty | wymaga suwnicy w miejscu pomiaru |
Wybór zależy od układu magazynu. Przy dużym ruchu na jednej rampie opłaca się waga w posadzce. Gdy ważenie ma się odbywać w wielu strefach, praktyczniejsza jest waga na widłach. Stanowisko opisane szerzej na stronie o wagach paletowych obejmuje też kontrolę masy zamówienia przy wydaniu.
Integracja wagi z terminalem i bazą
Waga przesyła wynik do systemu przez interfejs cyfrowy, na przykład RS-232 albo Wi-Fi. Studio WMS.net przypisuje odczytaną masę do aktywnego dokumentu, więc operator nie przepisuje liczby z wyświetlacza. W przypadku RS-232 wynik jest tekstowym komunikatem, który program rozbija na wartość i jednostkę.
- Identyfikacja. Operator skanuje kod kreskowy albo QR na palecie, a system otwiera właściwy dokument dostawy.
- Pomiar. Paleta trafia na wagę, a wynik pojawia się w polu masy na ekranie terminala w ciągu sekund.
- Zatwierdzenie. Operator potwierdza dane i przechodzi do kolejnej pozycji.
- Zapis. Masa trafia do bazy wraz z dokumentem, bez ryzyka błędu przepisania.
Do dokumentu powinna trafić wartość ustabilizowana, bo odczyt w chwili najeżdżania wózka waha się. Pełny cykl trwa kilkanaście sekund. Numerację nośnika, który operator skanuje na początku, opisuje serwis GS1 Polska w materiale o numerze SSCC.
Masa brutto, tara i masa netto
Waga paletowa zwraca masę brutto, czyli towar razem z nośnikiem i opakowaniami. Masę netto otrzymuje się po odjęciu tary. Każda z tych wartości służy do czego innego, więc dokument zapisuje liczbę razem z informacją, o jaką masę chodzi.
| Masa | Jak powstaje | Gdzie jest używana |
|---|---|---|
| Brutto | odczyt z wagi z paletą i towarem | kontrola nośności gniazda i rozliczenie frachtu |
| Tara | masa nośnika i opakowań | odejmowana od brutto, a przy palecie zawilgoconej odbiega od typowej |
| Netto | brutto pomniejszone o tarę | porównanie z deklaracją na dokumencie dostawy |
Waga wymaga też okresowej kontroli. Sprawdza się wskazanie zera przy pustej platformie i odczyt dla masy wzorcowej. Częstość zależy od intensywności pracy i od zaleceń producenta, a przy wagach handlowych także od przepisów o legalizacji.
Odchyłki masy i tolerancja
Masa towaru od dostawcy często odbiega od danych na dokumentach przewozowych. Powodem bywa niedokładna waga u dostawcy albo ubytek w transporcie. Częstą przyczyną jest też wilgotność opakowań lub zwykła pomyłka administracyjna. Zintegrowana waga wykrywa różnicę jeszcze na rampie rozładunkowej, zanim towar trafi w głąb magazynu.
Odchyłkę liczy się względem masy deklarowanej, a próg ustala się osobno dla grup towarów. Dla towaru lekkiego bywa to około 1 procent albo 5 kg, a dla towaru drogiego 0,5 procent. Poniższy przykład jest ilustracyjny i zakłada deklarowaną masę 620 kg oraz próg 1 procent, czyli 6,2 kg.
| Masa zmierzona | Różnica względem deklaracji | Wynik kontroli | Działanie operatora |
|---|---|---|---|
| 618,0 kg | -2,0 kg | w tolerancji | przyjęcie bez uwag |
| 624,5 kg | +4,5 kg | w tolerancji | przyjęcie, różnica zapisana w dokumencie |
| 628,0 kg | +8,0 kg | poza tolerancją | przyjęcie z adnotacją, odrzucenie albo wstrzymanie do wyjaśnienia |
Każde przekroczenie jest odnotowane w systemie i trafia do raportów, które pozwalają ocenić wiarygodność dostawców. Zestawienia stanów opisuje strona o raporcie stanów magazynowych. Dokument PZ, do którego trafia masa, opisuje strona o przyjęciu towaru do magazynu.
Każdy rekord listy zawiera numer dokumentu i dane kontrahenta oraz masę zarejestrowaną podczas ważenia. Panel nawigacyjny po lewej prowadzi do sekcji wydań i inwentaryzacji. Rodzaje dokumentów omawia strona o dokumentach magazynowych.
Nośność regałów i miejsce odłożenia
Masa palety wpływa na to, gdzie wolno ją odłożyć. Regały wysokiego składowania mają zdefiniowane limity nośności, a ich przekroczenie grozi uszkodzeniem konstrukcji. Każde miejsce składowania w systemie może mieć własny limit.
Po pomiarze system sprawdza, czy paleta zmieści się w proponowanym gnieździe. Jeśli zmierzona masa przekracza limit, operacja jest blokowana, a system proponuje miejsce o wyższej nośności. Obejście blokady wymaga uprawnień administracyjnych. Układ i adresy gniazd opisuje strona o miejscach składowania.
Ostrzeżenie techniczne: masa zmierzona na wadze ma pierwszeństwo przed masą z dokumentu. Paleta zadeklarowana jako lekka, która po zważeniu przekracza limit gniazda, nie może zostać odłożona na wskazany poziom, nawet jeśli klasa towaru sugeruje dolne miejsce w alejce.
Palety EUR i norma UIC-435-4
Paleta EUR ma wymiary 1200 × 800 mm i udźwig do 1,5 tony. Palety przemysłowe jednorazowe mają wymiary 1200 × 1000 mm albo 1200 × 800 mm i udźwig 900 kg lub 1500 kg. Do obiegu w europejskim systemie wymiany paletowej nadają się nośniki zgodne z normą UIC-435-4 i kartą ECR, czyli suche i czyste, bez śladów olejów oraz zabrudzeń technicznych.

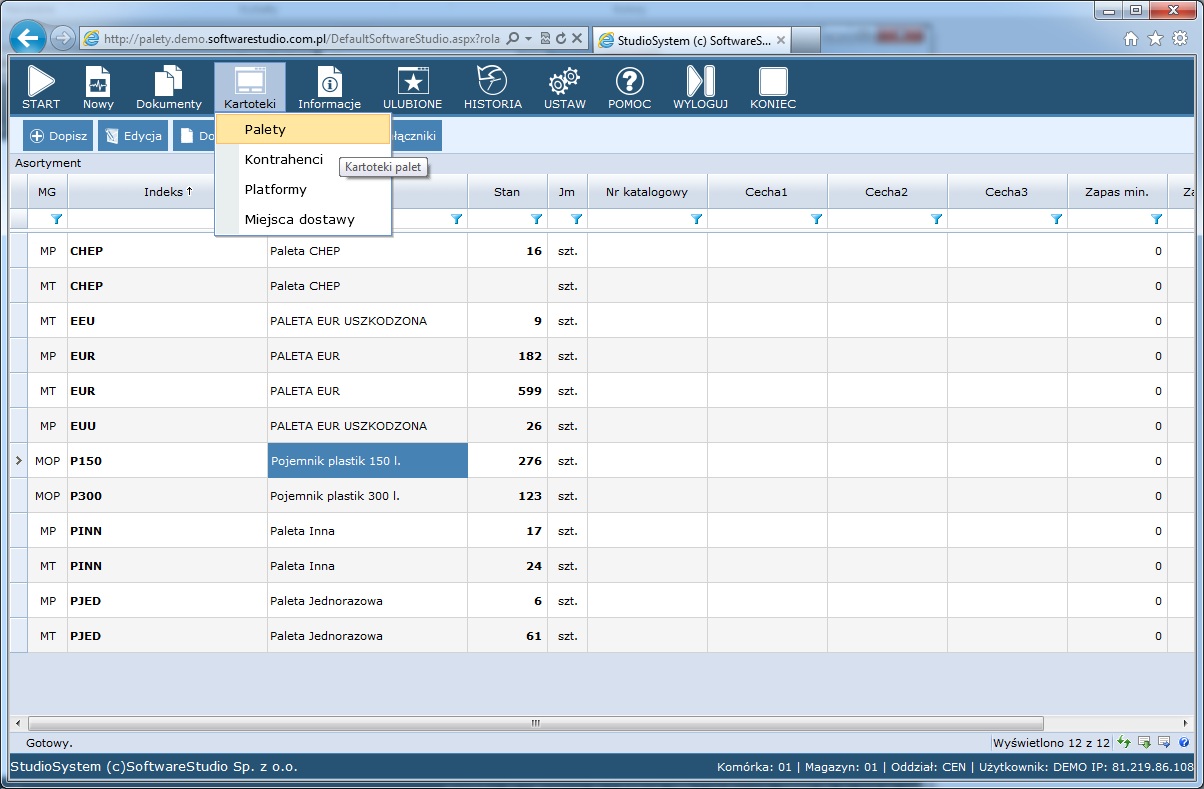

Moduł zarządzania paletami ewidencjonuje obrót z podziałem na rodzaje, na przykład EUR i EPAL. Każde przyjęcie i wydanie potwierdza się ilością oraz określeniem jakości nośnika.
| Kategoria jakościowa | Opis | Znaczenie w rozliczeniach |
|---|---|---|
| Nowe | nieużywane nośniki spełniające normę | osobna pozycja salda z kontrahentem |
| Używane w dobrym stanie | EUR gat. II, nieuszkodzone, suche, czyste | zwrot tej samej klasy od dostawcy |
| Używane w złym stanie | widoczne uszkodzenia lub zabrudzenia | osobna pozycja salda, bez zastępowania nośników dobrej jakości |
Masa pomaga w klasyfikacji. Paleta po rozładunku, która waży wyraźnie więcej niż powinna, może być zawilgocona albo uszkodzona. System może skierować taki nośnik do strefy kontroli jakości, zamiast dopuścić go ponownie do obiegu. Zasady gospodarki opakowaniami opisuje strona o oprogramowaniu paletowym, a przegląd klas jakości zawiera artykuł o używanych paletach.
Wydanie palet i saldo z kontrahentem
Wydanie z magazynu zamyka obrót paletami po stronie odbiorcy. System rejestruje liczbę i jakość przekazanych nośników. Odbiorca potwierdza stan palet, a dane trafiają do ewidencji rozrachunków. Proces opisuje strona o wydaniu z magazynu.
Saldo paletowe z każdym kontrahentem jest widoczne bez dodatkowej pracy. Kierownik wie, kto zalega ze zwrotem, i ma dane do windykacji. Ewidencja jakościowa pozwala wyegzekwować od dostawcy zwrot palety tej samej klasy. Zasady dokumentowania opisuje także strona o gospodarce paletami.
Ważenie a koszty magazynowania
W magazynie usługowym 3PL koszty dla klienta bywają naliczane od masy albo objętości towaru. Pomiar przy przyjęciu jest wtedy elementem rozliczenia, a nie tylko kontroli. Stawki można wyliczać na podstawie zmierzonej masy bez ręcznego przeliczania przez administrację.
Masa służy też do rozliczeń z przewoźnikami. Niedokładne ważenie oznacza nadpłatę za fracht albo kary za przekroczenie deklarowanej masy. Zarządzanie obiegiem towaru w całym obiekcie opisuje strona o zarządzaniu magazynem.
Pytania i odpowiedzi o ważenie palet w systemie WMS
Wagi z interfejsem cyfrowym, na przykład RS-232, USB albo Wi-Fi. W praktyce spotyka się wagi platformowe w posadzce, przenośne na widłach i bramkowe przy rampie. Przed wdrożeniem sprawdza się zgodność protokołu komunikacyjnego.
Nie. Operator nadal stawia paletę na wadze, skanuje identyfikator i zatwierdza operację. Automatyczny jest tylko zapis wyniku, więc znika błąd przepisania liczby z wyświetlacza.
Blokuje odłożenie i proponuje lokalizację o wyższej nośności. Obejście blokady wymaga uprawnień administracyjnych, bo ogranicza ryzyko dla konstrukcji regału i pracowników.
Każde przyjęcie i wydanie nośnika jest zapisane z rodzajem, jakością i kontrahentem. Saldo pokazuje, kto zalega ze zwrotem, a masa pomaga wykryć nośniki niespełniające norm.
Próg zależy od wartości i charakteru towaru. Dla towaru lekkiego bywa to około 1 procent albo 5 kg, a dla drogiego 0,5 procent. Po przekroczeniu operator przyjmuje towar z adnotacją, odrzuca go albo wstrzymuje przyjęcie.
Glosariusz pojęć związanych z ważeniem i ewidencją palet
- Waga paletowa
- Urządzenie pomiarowe do ważenia pełnych palet, zwykle o zakresie od 500 kg do 3000 kg.
- Interfejs RS-232
- Szeregowy port komunikacyjny, przez który waga przekazuje wynik pomiaru w postaci tekstowego komunikatu.
- Tolerancja odchyłki
- Dopuszczalna różnica między masą zmierzoną a deklarowaną, wyrażona w procentach albo w kilogramach.
- Paleta EUR
- Znormalizowany nośnik drewniany o wymiarach 1200 × 800 mm i udźwigu do 1,5 tony.
- UIC-435-4
- Norma opisująca wymagania dla używanych palet ładunkowych dopuszczonych do systemu wymiany.
- Karta ECR
- Zestaw kryteriów stanu użytkowanych palet ładunkowych stosowany przy ocenie jakości.
- Saldo paletowe
- Różnica między liczbą palet wydanych a zwróconymi przez kontrahenta.
- Nośność gniazda
- Największa masa palety, jaką dopuszcza dany poziom regału.
